LDZ-200/20T液压锚杆拉力计

小编为大家带来一款LDZ-200/20T液压锚杆拉力计

一、 概述

LDZ-200/20T液压锚杆拉力计是测定锚杆锚固力的一种检测工具,它对锚喷支护理论各种锚杆的研究,以及工程质量的检验具有重大作用。

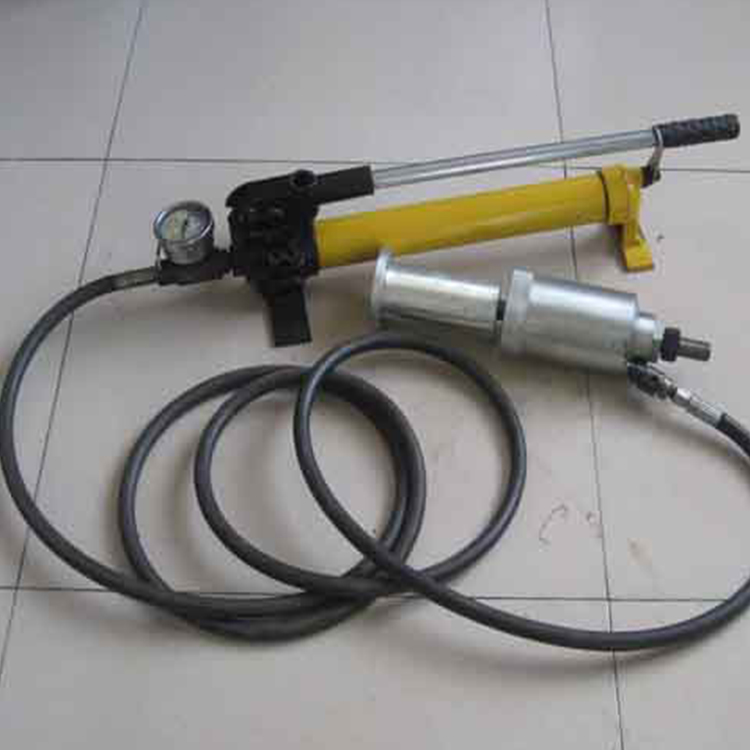

LDZ-200/20T液压锚杆拉力计由手压泵和拉力缸两部分组成,具有体积小、重量轻、携带方便、操作简单、安全等特点,广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业;手压泵还可以单独作为输送小流量高压油的动力源,拉力缸还可以作为千斤顶使用。

二、结构和工作过程

1.手压泵

手压泵)主要由泵体、压杆及油筒组成,泵体内设有吸、排油阀、卸荷阀等。

2.拉力缸

拉力缸采用空心柱塞缸形成,主要由缸体和柱塞两部分组成,所有密封均采用O”型密封圈密封。

3.作过程

1)检查油量

逆时针方向打开手压泵的卸荷阀,使拉力缸中的液压油回到手压泵的油筒中。拧开油筒端部的堵头,检查油量,如油不满,应加注2号锭子油或20号机械油。

2)排气

液压系统刚刚连接好的时候,油管、油筒中常混有空气,为了使系统正常工作,这些空气必须排掉。排气的方法:把手压泵放在比拉力缸稍高的地方,摇动手压泵,使拉力缸活塞伸出,再打开放泄阀,使活塞缩回,连续几次即可。

注意:排气时不能加压。

3) 操作

首先拧下拉力缸和手压泵上的防尘帽,用高压胶管把拉力缸和手压泵连接起来,再把压力表装上。

接着按照1)、2)的要求,进行油量检查和排气。

然后把锚杆测力拉头拧到锚杆末端,套上套,再套上拉力缸,使活塞端向外,然后拧紧螺母,顺时针拧紧放泄阀。

上下摇动手柄,用力要均匀,不要用力过猛,当压力表上的读数达到所要求的数值后,停止摇动手柄。

注意:  手压泵必须摆成水平位置工作,检测完毕,逆时针方向拧动放泄阀,使压力表读数降到零,再把各部件从锚杆上卸下,卸下高压胶管,把防尘帽拧上。

三、技术特征

LDZ-200/20T液压锚杆拉力计 显示单位:MPa

参数/型号 LDZ-200/20T

额定张拉力  200KN

适用锚杆直径  16~¢24

张拉行程  60mm

承压面积  35.08cm2

读数方式  指针式

四、设备使用常见故障及排除

按正常安装方法把各部件连接好,上下摇动手柄,使得压力表上显示的读数达到27MPa, 尔后停止摇动手压泵。

五、注意事项

1)  LDZ-200/20T液压锚杆拉力计使用的液压油是2号锭子油(或20号机械油),使用温度为-30℃~+45℃,严禁以酒精、甘油、刹车油、普通发动机油等作为液压油使用。

2)  LDZ-200/20T液压锚杆拉力计的额定压力为55MPa,使用时不可超过55MPa。另外,为了提高压力表的使用寿命,使用时一般压力不超过50MPa

该工具的手压泵和拉力缸的接头部分都是承受55MPa高压的,因而要保护好接头,不要碰坏从而影响密封和正常工作,也不要用扳手板胶管上接头扣压部分,以防止扣压部分松动,而使胶管漏油报废。每次使用完毕,拧上防尘帽,并用干净的棉纱把该工具擦拭干净。

3LDZ-200/20T液压锚杆拉力计应该经常用干净的煤油清洗油筒及管路,以保证该工具正常工作并延长产品使用寿命。

4) 注意不要把赃物堵在各个油路进出口上。

5) 如果打不上油或不上压,拧开吸.排油阀螺钉,倒出¢5、¢8

两钢球擦干净,先放入¢5的钢球,用¢5的铝棒对对准它敲一下,然后再将¢8钢球放入,用¢8的铝棒对准它敲一下。注意敲的时候一定不能偏。
