在检测锚杆锚固力的时候,需要用到一种工具,那就是锚杆拉力计,它是测定锚杆锚固力的一种检测工具,对锚喷支护工程以及各种锚杆的研究、工程质量检验具有重大作用。但是该如何使用锚杆拉力计呢?下面小编就与大家简单的分享一下锚杆拉力计的使用方法以及其参数是什么样的吧。抓紧来看一看吧。

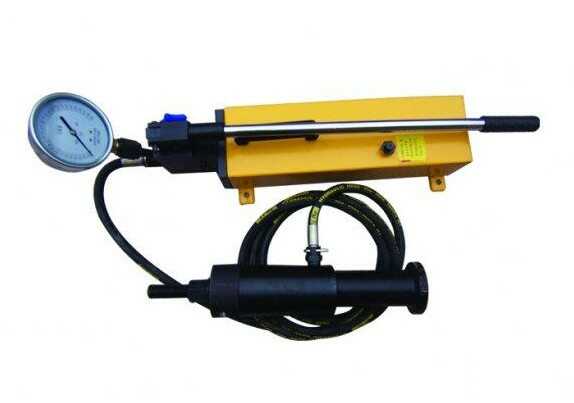

锚杆拉力计由手动油泵、高压油管、油缸、拉杆组成,具有体积小、重量轻、携带方便、操作简单等特点,广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。手动双速油泵还可单独作为输送小流量高压油的动力源。
锚杆拉力计使用:
检查油量
逆时针方向打开手压泵的卸荷阀,使油缸中的液压油回到油泵的油筒中。拧开油泵后端的加油孔盖,检查油量。如果油不满,应及时补充。(应加入L-HM32#抗磨液压油)
排气
液压系统刚刚连接好的时候,油管、油筒中常混有空气,为了使系统正常工作这些空气排掉。排气的方法:把油泵放在比油缸稍高的地方,摇动油泵,使油缸活塞伸出,再打开放泄阀,使活塞缩回,连续几次即可。
注意:排气时不能加压。
锚杆拉力计工作过程
首先拧下油缸和油泵上的防尘帽,用高压胶管把油缸和油泵连接起来再把压力表装上。
上下摇动油泵上的手柄,观察油泵压力表的示数以达到所要求的数值。注意:油泵摆成水平位置工作;摇动油泵时用力要均匀,不要用力过猛。
检测完毕,逆时针方向拧动放泄阀,使压力表读数降到零,再把各部件从锚杆上卸下。
技术参数
MSL—100型 ⑴ 拉力: 10t ;
额 定 压 力: 55MPa;
活 塞 行 程(加回程弹簧):20 mm;
活 塞 面 积: 18.5平方厘米;
手 摇 力(达到额定压力): 25㎏;
重 量: 约8.25㎏。MSL—200型 ⑴ 拉力: 20t ;
额 定 压 力: 55MPa;
活 塞 行 程(加回程弹簧):20 mm;
活 塞 面 积: 35平方厘米;
手 摇 力(达到额定压力):25㎏;
重 量: 约10.25㎏。MSL-300型 ⑴ 拉 力: 30 t;
额 定 压 力: 55 MPa;
活 塞 行 程(加回程弹簧): 20 mm;
活 塞 面 积: 55平方厘米 ;
手 摇 力(达到额定压力):25㎏;
重 量: 约22 ㎏。
