手动锚索张拉机具的结构概述

手动锚索张拉机具是对各种工程作业中需要对锚索进行拉伸的工具，该设备的出现使得锚索的张拉变得简单起来。对于手动锚索张拉机具的使用，可能有的人只知道怎么操作，对其结构上的组成却并不了解，而手动锚索张拉机具都是有哪些部件组成的呢？想了解的来看看以下内容吧。

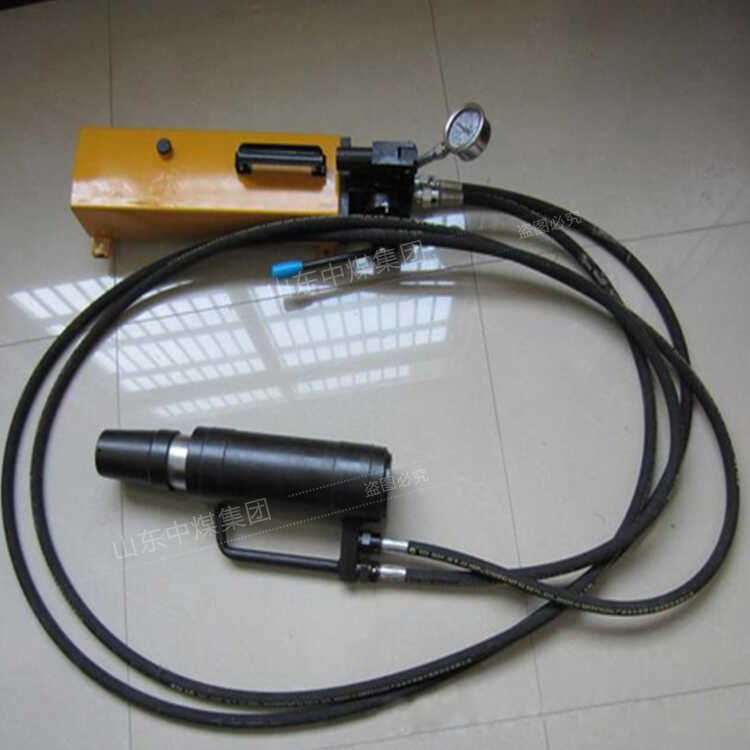

手动锚索张拉机具结构概述：

双速换向油泵：双速换向油泵主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。双速换向油泵的特点是由双柱塞组成。当油泵工作时，双柱塞同时作功，快速输油。当压力达到设定压力时，大柱塞吸入的油通过顺序阀返回储油器，小柱塞继续输油至额定压力。这样既提高了锚索张拉机具的效率，又减少了手动锚索张拉机具的工作阻力。当油泵需要换向时，扳动换向卸荷手柄顺时针旋紧，泵体上端（快速接头座）输出压力油，泵体下端（快速接头）回油。当锚索张拉机具换向卸荷手柄逆时针旋紧时，泵体上端（快速接头座）回油，泵体下端（快速接头）输出压力油。当换向卸荷手柄旋松时，油泵卸荷。

锚索拉拔器：锚索拉拔器主要由快速接头座、快速接头、手柄、油缸、支撑座等组成。在活塞内部设有涨紧锚索的卡具。拉拔器的油缸是一双作用油缸，当压力油通过快速接头座进入油缸时，活塞向前运动，拉拔开始。当手动锚索张拉机具压力油通过快速接头进入油缸时，活塞退回，卡具自动张开。更换不同的支撑座，可取下安装后的锚索卡头。高压油管总成：高压油管总成主要由快速接头、压接管、高压油管、快速接头座等组成。手动锚索张拉机具管路的连接采用快速接头。该接头采用钢球闭锁径向密封。接头内带有单向阀芯，接头分离时，锚索张拉机具能自动迅速地封闭管道，油液不外漏。使用者在手动锚索张拉机具使用过程中，不用任何工具可快速拆装，并可任意接长。

以上是手动锚索张拉机具的组成结构了，关于这些结构的作用也为大家介绍完了，是不是对手动锚索张拉机具的了解更加深刻了呢？科学合理的利用手动锚索张拉机具才能达到更好的使用效果。
